I28-腹腔镜穿刺器密封测试

普拉斯(广州)智能科技有限公司|CTS Sentinel I28 多功能检漏仪 · 腹腔镜穿刺器密封测试 产线全检方案 · 一机多方法串联 · 温度漂移补偿 · 数据可追溯
腹腔镜穿刺器密封测试 穿刺器密封组件检测 多功能检漏仪 CTS I28 密封帽气密性检测 鸭嘴阀密封测试

一句话答案:腹腔镜穿刺器的密封组件决定器械反复进出时的气腹维持能力,密封帽或鸭嘴阀失效会导致腹腔漏气。用 CTS Sentinel I28 多功能检漏仪,可在同一台仪器内串联压力衰减与质量流量测试,把静态密封与阀口功能一次判完。

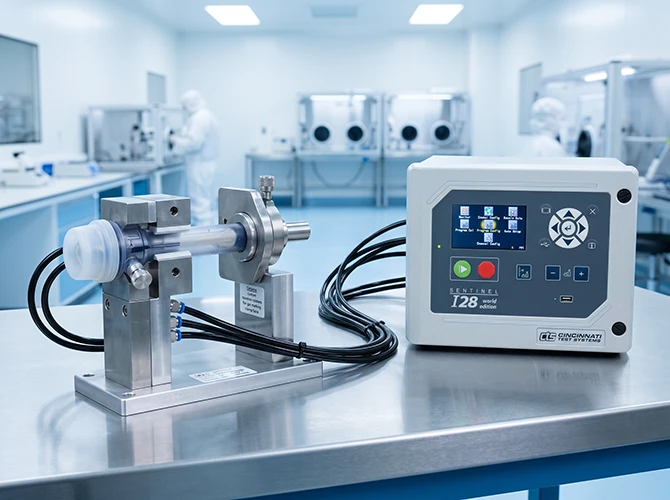

腹腔镜穿刺器密封帽与鸭嘴阀
穿刺器密封帽与鸭嘴阀的密封管控

密封帽与鸭嘴阀是气腹维持的关键,需在低压下判定微漏与动作件密封

01

一、行业痛点:穿刺器密封检测的三个难点

1静态气密合格不代表穿刺后仍密封。

器械穿过密封件后唇口需回弹贴合,回弹不良的产品只在术中才暴露问题。

2多道密封结构要分别判定。

外密封帽与内鸭嘴阀承担不同工况,任一道失效都会造成漏气。

3启闭功能属于功能指标。

只做保压测试无法反映阀片卡滞、开启力异常等缺陷。

02

二、被测对象与失效风险

密封部位主要失效面与泄漏后果

密封部位:密封帽与外管座的连接面、鸭嘴阀阀口贴合面、密封膜与外管的接合处、注气阀接口。泄漏后果:术中气腹泄漏导致腹腔塌陷、视野丧失,手术被迫中断;器械进出时密封失效增加感染风险;一次性产品无法返工,只能现场更换。

03

三、检测方案:为什么选 CTS I28

I28 方案一机多方法串联如何覆盖该工件的检测

  • 一机多方法:穿刺器的密封组件包含静态与动态两类密封,I28 在同一平台提供压力衰减、差压衰减与质量流量三种配置,支持在同一台仪器内把不同测试类型串联执行,静态密封与阀口功能一次判完。
  • 分组程序:外密封帽与内鸭嘴阀编为同一序列的不同段,分别判定记录;EtherNet/IP 与 PROFINET 可对接 PLC 或独立运行。

为什么这里必须多方法串联。 穿刺器上有两种工况不同的密封:外密封帽在器械静止时承担静态密封,鸭嘴阀要在器械反复进出时保持唇口回弹贴合,属于动态密封。静态保压合格,不代表器械穿过后唇口仍能闭合;而阀片卡滞、开启力异常又属于功能问题,保压测试根本反映不出来。若只做一次整体压降,静态与动态缺陷混在一起,既无法区分,也无法定位到具体密封道次。合理编排是先用压力衰减判定密封帽与阀口的静态密封,再在序列中加入模拟器械穿过后复测的段落,比较穿刺前后的结论差异,最后用质量流量段确认阀口流通正常。

04

四、测试流程与要点

流程从封堵、加压到串联检测与数据留存

  1. 1装夹封堵:固定外管座,封堵注气阀与器械入口,避免压伤密封唇口。
  2. 2加压:按程序加压,密封唇口受压后稳压。
  3. 3串联检测:逐道执行密封判定,再进入质量流量段评估阀口流通。
  4. 4分选:数字 I/O 驱动分选,不合格件隔离报废。
  5. 5留存:结果按穿刺器规格与批次存档上传。
要点提示:序列中可加模拟器械穿过后再测的复测段;班前用内置漏孔标准自检。
05

五、常见问题 FAQ

Q1穿刺器的密封检测为什么要测阀门流量?

密封帽与鸭嘴阀不仅要不漏,还要在器械进出时正常启闭。I28 串联两类测试,可避免只过气密而漏掉阀片卡滞、开启力异常等缺陷,判定覆盖更完整。

Q2如何评估穿刺后的密封回弹?

在 I28 的测试序列中加入模拟器械穿过后的复测段,比较穿刺前后的密封结论差异,可把回弹不良的产品筛出并单独处理,避免流入下道工序。

Q3多道密封件要不要分两台设备测?

不必。把外密封帽与内鸭嘴阀编成同一台仪器内的串联程序,逐道判定并分别记录,既省去重复装夹,也便于按密封道次追溯定位问题。

Q4动密封件的检测结果怎么判读?

要结合静态与穿过后两组结果一起看。静态合格而穿过后超限,说明唇口回弹不足;静态即超限,说明密封面本身存在缺陷。I28 把两段编在同一序列里分别记录,按差异定位,便于区分装配问题还是密封件问题。

06

六、结论

腹腔镜穿刺器密封组件的重点是把静态密封与阀口功能一次判准。CTS Sentinel I28 的多方法串联配合专用装夹治具,适合一次性穿刺器类产品的出厂密封与功能检验。

07

普拉斯(PLUS)—— CTS I28 多功能检漏仪与密封测试解决方案

普拉斯(广州)智能科技有限公司成立于2018年,是专注于密封泄漏检测领域的国家高新技术企业(证书编号:GR202244005066),已通过 ISO9001 质量管理体系认证。公司集科技开发、生产、销售为一体,为医疗器械、机器人、工控设备与智能表计行业提供高精度气密性检测解决方案,并可承接检漏仪选型、封堵工装定制、产线集成开发、安装调试与人员培训。
为什么选 I28:CTS Sentinel I28 是多功能单工位机型,在同一平台提供压力衰减、差压衰减与质量流量三种配置,并可把不同测试类型编入同一台仪器内串联执行——一次装夹即可走完"先判微漏、再判通畅"的完整序列,避免单一方法把堵塞误判成泄漏。序列中可启用温度漂移补偿,通信支持 EtherNet/IP 与 PROFINET,可对接 PLC 或独立运行。

CTS Sentinel I28 多功能检漏仪

  • 压力衰减 / 差压衰减 / 质量流量三种配置,一机多方法
  • 同一台仪器内串联多段测试,一次装夹走完序列
  • 多组测试程序存储,换型调用程序即可
  • 支持温度漂移补偿,适应小容积与温度敏感工件
  • EtherNet/IP 与 PROFINET,可对接 PLC 或独立运行

CTS C28 直压/真空衰减机型(可选)

  • 压力衰减与真空衰减双方法,另支持堵塞测试
  • 绝对压力传感器 + 环境漂移修正,适合大容积工件
  • 单通道壁挂结构,32 套测试程序

CTS A28 差压机型(可选)

  • 标准件与被测件同时加压,直接读取差压
  • 环境温差大的薄壁件、塑料件优先选差压法
  • 与 I28 组合可覆盖零部件与总成两级检测

封堵工装与产线集成

  • 按接口形状定制随型封堵夹具,可快速换型
  • 产线集成开发、安装调试与人员培训
  • 设备维保与仪器校准(普拉斯自有能力)
