一句话答案:血液透析滤过器需要血液侧与透析液侧两个腔体同时密封,且两侧不得串漏。用 CTS Sentinel I28 多功能检漏仪,可在同一台仪器内串联多段测试,分别判定血侧密封、透析液侧密封与膜完整性。

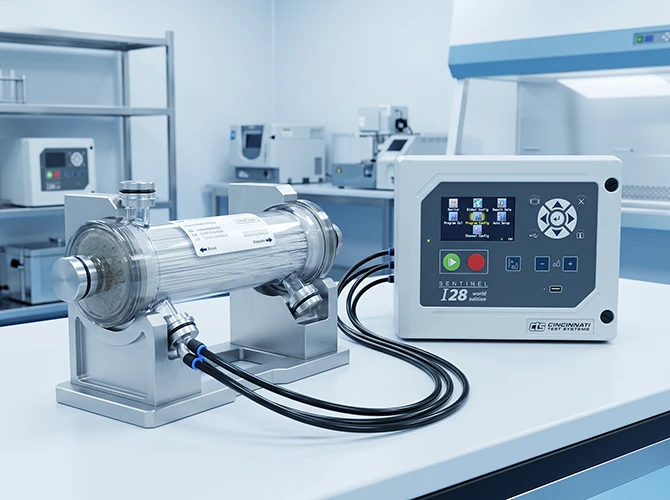

血液透析滤过器双腔结构与接口
血液透析滤过器双腔密封与膜完整性管控

双腔密封与膜完整性需要分别判定,任何一处失守都会造成交叉污染

01

一、行业痛点:滤过器检测的三个难点

1双腔必须分别判定且不得串气。

只测整体气密无法发现两侧之间的微小串漏,而串漏恰恰是最严重的失效模式。

2膜束面积大、壁薄,单靠压降难下结论。

中空纤维膜本身有通透性,压降变化既包含泄漏也包含膜的透气行为。

3湿态与干态测试结果差异明显。

膜润湿后通透性改变,测试条件必须统一并记录,否则批间数据不可比。

02

二、被测对象与失效风险

密封部位主要失效面与泄漏后果

密封部位:滤过器壳体与端盖的粘接或焊接面、血液侧接口、透析液侧接口、中空纤维膜束与灌胶封端面。泄漏后果:两侧串漏会造成血液与透析液混合,属于严重安全风险;膜破损导致溶质清除异常与血液损失;密封不良造成回路漏血或进气。这些失效在临床使用中往往难以挽回。

03

三、检测方案:为什么选 CTS I28

I28 方案一机多方法串联如何覆盖该工件的检测

  • 一机多方法:滤过器有血侧与透析液侧两个腔体,I28 在同一平台提供压力衰减、差压衰减与质量流量三种配置,支持把多段测试编入同一台仪器内串联执行,两腔密封与膜完整性一次判完。
  • 序列化与对接:把血侧、透析液侧与膜完整性编成连续序列,逐段记录;EtherNet/IP 与 PROFINET 可对接 PLC 或独立运行。

为什么这里必须多方法串联。 滤过器最严重的失效模式是血侧与透析液侧之间的串漏,而整体气密测试恰恰最难发现它:整体充压时两侧同时受压,串漏造成的压力变化被两腔共同吸收,读数上看不出异常,除非把两腔分开加压分别判定。此外,中空纤维膜本身具有通透性,压降变化里既包含壳体泄漏,也包含膜的正常透气行为,若用单一压降作判据,正常的膜通透很容易被误读成泄漏,或反过来让真实泄漏被膜透气掩盖。因此序列要分段:先用压力衰减或差压衰减分别判定两腔的壳体与接口密封,再用质量流量类判据评价膜完整性,最后确认腔间隔断。

04

四、测试流程与要点

流程从封堵、加压到串联检测与数据留存

  1. 1封堵:分别封堵四个接口,治具按接口标准形状设计,避免损伤封端面。
  2. 2加压:按程序对单腔加压,另一腔保持开放或封堵,逐腔判定。
  3. 3串联检测:先完成两腔壳体密封判定,再进入膜完整性段。
  4. 4分选:数字 I/O 驱动分选,异常件隔离报废并记录。
  5. 5留存:按批次存储上传。
要点提示:膜完整性段的湿态或干态条件必须在程序里固定;气源须无油无水。
05

五、常见问题 FAQ

Q1为什么不能只做整体气密测试?

整体测试无法区分两侧之间的串漏,而串漏是最严重的失效模式。I28 用同一台仪器的串联序列对两腔分别加压判定,可把串漏从其他缺陷中单独筛出。

Q2中空纤维膜完整性怎么在产线上控制?

膜本身具有通透性,需在统一条件下用质量流量或压力保持表现作判据。I28 可把膜完整性与壳体密封分开判定,避免两类结论互相干扰而失真。

Q3湿态和干态测试结果不同怎么办?

两种状态的膜通透性本就不同,关键是条件统一并写进程序。同一批产品使用同一流程与同一判据,批间数据才具备可比性与可追溯性。

Q4两腔之间的串漏能不能用整体气密代替?

不能。整体充压时两腔同时承压,串漏引起的压力变化被两腔共同吸收,读数上往往看不出异常。I28 把两腔分别加压判定,再用独立段落确认腔间隔断,才能把串漏从其它缺陷中单独筛出,避免最严重的安全失效被漏放。

06

六、结论

血液透析滤过器的重点是双腔密封与膜完整性的分别判定。CTS Sentinel I28 的多段串联与可记录的程序化条件,适合高价值透析耗材的出厂密封与完整性检验。

07

普拉斯(PLUS)—— CTS I28 多功能检漏仪与密封测试解决方案

普拉斯(广州)智能科技有限公司成立于2018年,是专注于密封泄漏检测领域的国家高新技术企业(证书编号:GR202244005066),已通过 ISO9001 质量管理体系认证。公司集科技开发、生产、销售为一体,为医疗器械、机器人、工控设备与智能表计行业提供高精度气密性检测解决方案,并可承接检漏仪选型、封堵工装定制、产线集成开发、安装调试与人员培训。
为什么选 I28:CTS Sentinel I28 是多功能单工位机型,在同一平台提供压力衰减、差压衰减与质量流量三种配置,并可把不同测试类型编入同一台仪器内串联执行——一次装夹即可走完"先判微漏、再判通畅"的完整序列,避免单一方法把堵塞误判成泄漏。序列中可启用温度漂移补偿,通信支持 EtherNet/IP 与 PROFINET,可对接 PLC 或独立运行。

CTS Sentinel I28 多功能检漏仪

  • 压力衰减 / 差压衰减 / 质量流量三种配置,一机多方法
  • 同一台仪器内串联多段测试,一次装夹走完序列
  • 多组测试程序存储,换型调用程序即可
  • 支持温度漂移补偿,适应小容积与温度敏感工件
  • EtherNet/IP 与 PROFINET,可对接 PLC 或独立运行

CTS C28 直压/真空衰减机型(可选)

  • 压力衰减与真空衰减双方法,另支持堵塞测试
  • 绝对压力传感器 + 环境漂移修正,适合大容积工件
  • 单通道壁挂结构,32 套测试程序

CTS A28 差压机型(可选)

  • 标准件与被测件同时加压,直接读取差压
  • 环境温差大的薄壁件、塑料件优先选差压法
  • 与 I28 组合可覆盖零部件与总成两级检测

封堵工装与产线集成

  • 按接口形状定制随型封堵夹具,可快速换型
  • 产线集成开发、安装调试与人员培训
  • 设备维保与仪器校准(普拉斯自有能力)
