AI 服务器液冷系统密封测试：痛点与解决方案

一、背景：AI 算力爆发，液冷成为刚需

2025 年全球 AI 服务器产值突破 4000 亿美元，年增 45%。英伟达 Blackwell GB200 单 GPU 功耗达 1200W，整机柜功耗超 120kW——传统风冷已无法满足散热需求。

液冷散热方案渗透率从 2024 年的 14% 快速攀升至 2026 年的 30%+，冷板式液冷成为主流选择（市占率约 65%），浸没式液冷在高密度场景加速落地。

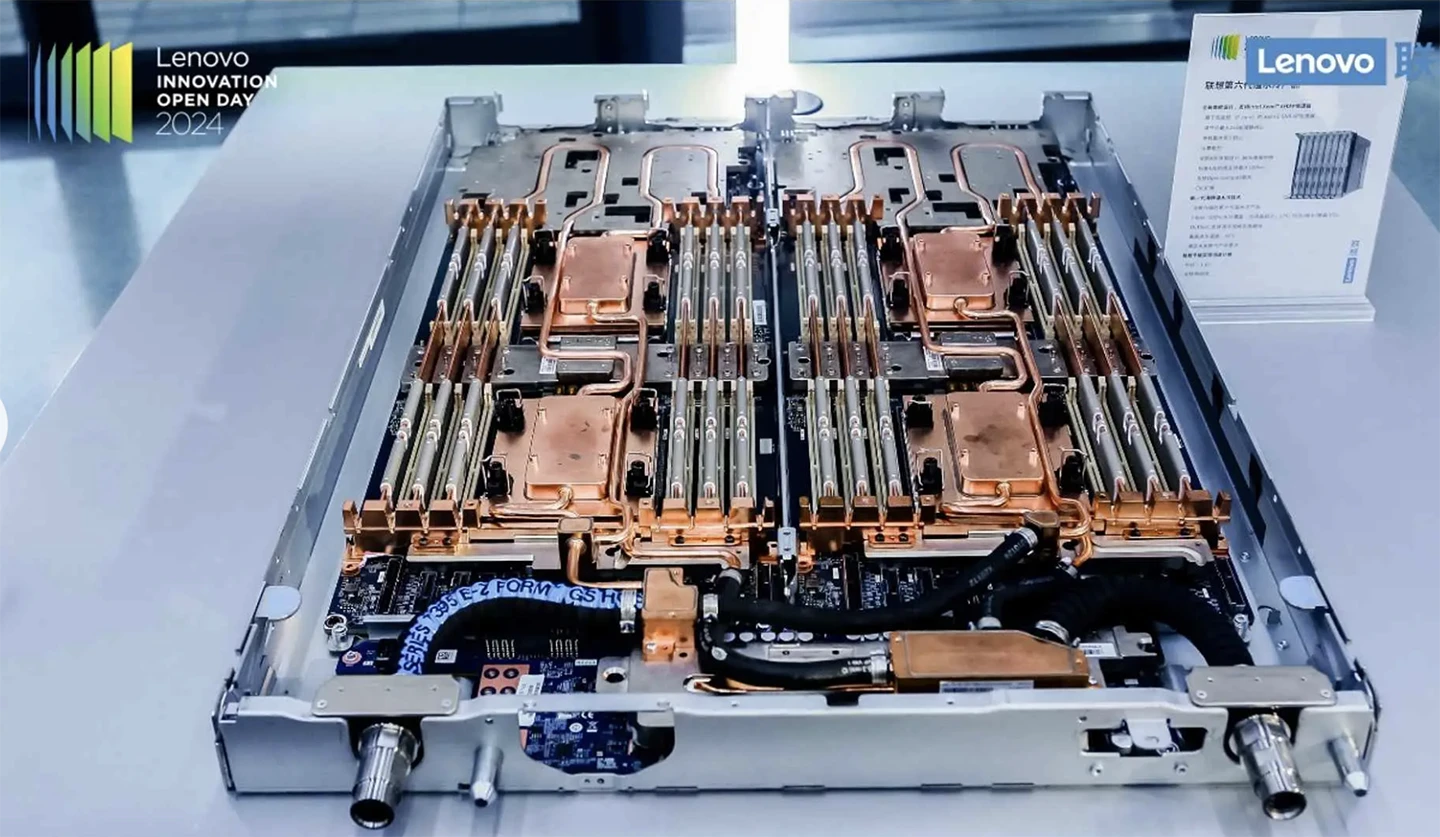

液冷系统涉及的关键组件——冷板（Cold Plate）、CDU（冷却液分配单元）、Manifold（管路分配器）、快接头（Quick Connect）、冷却管路——每一个部件的密封可靠性，都直接决定数据中心的安全与运行寿命。

二、液冷密封的核心痛点

🔴 痛点 1：冷却液泄漏 = IT 设备灭顶之灾

液冷系统内循环的是去离子水、乙二醇溶液或氟化液。一旦密封失效：

• 导电冷却液泄漏 → 服务器短路 → 单次故障损失可达数百万元

• 液冷板微通道泄漏（0.1 mL/min 级别）难以通过传统水检发现

• 某金融数据中心因冷却液降解引发服务器短路，单次损失超 300 万元


行业要求：CDU 密封测试阈值需达到 10⁻⁵ ~ 10⁻⁷ mbar·L/s 级别。

🔴 痛点 2：焊缝/接头多，泄漏点隐蔽

单个液冷系统包含数十个潜在泄漏点：

每个接头、焊缝、密封圈都是潜在的泄漏路径。

🔴 痛点 3：氟化液/冷却液对密封材料的兼容性挑战

• 部分 ABS 塑料密封件在氟化液中浸泡 6 个月后出现溶胀变形

• 冷却液长期循环可能产生酸性降解物，腐蚀密封面

• 高温工况（130℃ 老化测试）下橡胶密封件加速老化

🔴 痛点 4：传统检漏方法力不从心

🔴 痛点 5：产线节拍与检测精度的矛盾

大批量生产需要快速、高可靠的检漏方案，传统方法要么慢、要么不准、要么只能定性不能定位。冷板厂商要求 100% 在线检漏，但产线上每件产品的检测时间有限。

三、普拉斯解决方案：从空气密封测试到氢气探测全覆盖

普拉斯（广州）智能科技专注密封测试领域超过 8 年，是国家高新技术企业（+ CE 认证 + ISO 认证），产品线覆盖从常规气密性检测到高精度示踪气体检漏的全链条，完全匹配 AI 服务器液冷系统各环节的密封测试需求。

🟢 方案 1：冷板/液冷板气推荐设备：X530 高精度差压检漏仪 / D530 高精度直压检漏仪

• 24 bit 高精度采样 — 灵敏捕捉微小压力变化，不放过微泄漏

• 差压范围 ±500 ~ ±5000 Pa — 适配不同冷板设计要求板设计要求

• 99 组参数组 — 多种冷板型号快速切换，适配产线柔性换型

• 8 IN / 8 OUT IO 接口 + RS232/TCP/IP — 无缝对接自动化产线，实现 100% 在线检漏

• 可选配电控调压阀，自动调节测试压力

适用于： 铜合金冷板、铝合金冷板、微通道冷板、真空钎焊冷板、搅拌摩擦焊冷板

💡 客户价值： 冷板出厂前 100% 气密性检测，确保焊缝无微孔、接头无泄漏，杜绝冷却液渗入服### 🟢 方案 2：CDU（冷却液分配单元）成品密封验证

CDU 是液冷系统的“心脏”，包含热交换器、泵、阀门、传感器接口等数十个潜在泄漏点，要求全组件组装后整机验证。整机验证**。

方案 A — 氮氢示踪检漏（推荐）

• 使用 5% H₂ + 95% N₂ 混合气（形成气体，安全不可燃）

• 充入 CDU 系统后，用嗅探探头沿焊缝、接头、密封面扫描

• 精确定位泄漏点，当场修复 + 复测

• 灵敏度可达 10⁻⁵ ~ 10⁻⁷ mbar·L/s，匹配行业标准

• 不受温度/湿度影响，干燥、无腐蚀、无残留

**方案 B — 流量- P520 流量仪精度 ±0.8% 读数 ±0.2% 满量程

• 选型范围：0.5~200 sccm / 500 sccm / 1~1500 SLPM

• 定量输出泄漏率数据，可对接 MES 系统

💡 客户价值： 既解决“漏不漏”的定性判断，又给出“漏多少”的定量数据，同时通过示踪气体嗅探精准定位泄漏点，维修一次通过率大幅提升。过率大幅提升。

🟢 方案 3：快接头密封寿命测试

推荐设备：P530 流量检测仪

快接头要求在数千次插拔后仍保持零泄漏。利用 P530 的 999 组超大参数组，可以：

• 设置插拔前/后的多组测试参数

• 记录每次测试的泄漏率数据

• 追踪密封性能衰减曲线

• 设定不合格阈值自动报警

🟢 方案 4：浸没式液冷槽/密封箱体检漏

推荐设备：MT100 多工位检测仪 / X730 检漏一体机

• MT100 支持 1~4 工位，自动调节压力（最高 4 MPa）

• X730 内置密封夹具 + 动态压力曲线 + 20000 条历史记录

• 大容积腔体密封测试专用方案

🟢 方案 5：冷却管路/接头密封测试

推荐设备：D530 直压检漏仪

• 快速封堵管路两端，充气加压后监测压降

• 搭配普拉斯自有快速密封连接器（外卡滑套式/内胀卡爪式/气动内胀式），适配不同管径

• 单件测试节拍可控制在 15~30 秒内，适配大批量产线

四、氢气检测：普拉斯的核心差异化能力

普拉斯在氢气检测领域拥有深厚积累：

在液冷场景中，氢氮示踪检漏相比氦检有三个核心优势：

1. 成本优势 — 5% H₂ + 95% N₂ 混合气成本远低于氦气，无需氦气供应链

2. 安全可靠 — 5% 氢气远低于氢气爆炸下限（4% LFL），安全不可燃

3. 精度相当 — 氢气分子量最小，示踪灵敏度不输氦气

普拉斯是少数同时掌握空气压力检漏、流量检漏、氮氢示踪检漏、氦质谱检漏、氢质谱检漏五种技术路线的国产厂商。

五、为什么选择普拉斯

✅ 8 年专注密封测试

从 2018 年至今，我们只做一件事——密封测试。在新能源、汽车、消费电子行业积累了数百套解决方案经验，液冷管路测试只是我们既有能力的延伸。

✅ 全产品线，一站式采购

从差压检漏到直压检漏，从流量检漏到示踪气体检漏，从氦质谱到氢质谱——客户不需要找多家供应商，普拉斯全覆盖。

✅ 液冷相关案例沉淀

✅ 资质完善

• 高新技术企业（国家科技部认定）

• CE 认证（证书编号：M.2024.206.C99088，LVD+EMC）

• ISO 认证（中英文双版本）

• 15 项实用新型专利 + 3 项软件著作权

✅ 非标定制 + 整线交付

• 从单机到整线，从手动到全自动

• 支持扫码绑定 MES、数据追溯、夹具控制、自动分拣

• 已交付多个整线项目（3 套测试系统 + 工装 + 数据采集）

六、适用客户画像

八、常见问题| 高频问题 | 排查步骤 | 普拉斯设备参数建议 |

|---------|---------|------------------|
| 压力衰减法受温度波动干扰如何补偿 | ① 测试前让工件充分静置，待温度稳定后再加压；② 采用差压法（对比标准件）抵消环境温度漂移；③ 延长平衡时间并分段记录压降曲线，剔除热膨胀引起的假性压降 | X530 差压检漏仪：24 bit 高精度采样 + 差压范围 ±500 ~ ±5000 Pa，配合标准件对比可有效抑制温度干扰 |
| 氮氢示踪检漏在 CDU 大容积腔体上灵敏度不足怎么办 | ① 提高充气压力并延长充气保压时间，让示踪气体充分渗透；② 改用嗅探探头沿焊缝/接头逐点扫描，缩小检测范围；③ 对关键密封面采用局部富集法，提高局部氢气浓度 | 氮氢示踪检漏方案：5% H₂ + 95% N₂ 混合气，灵敏度可达 10⁻⁵ ~ 10⁻⁷ mbar·L/s，配合嗅探探头精确定位 |
| 快接头插拔后泄漏率超标如何定位 O 型圈问题 | ① 用 P530 记录插拔前后的泄漏率数据，对比衰减曲线；② 更换 O 型圈后复测，确认是否由密封圈老化/损伤引起；③ 检查插拔端面是否有划痕或异物，必要时更换接头本体 | P530 流量检测仪：999 组超大参数组，可设置插拔前/后多组测试参数，追踪密封性能衰减曲线并自动报警 |
| 冷板微通道泄漏如何区分焊缝缺陷与材料缺陷 | ① 先用 X530 差压检漏仪做整体气密性初筛，判断泄漏量级；② 对疑似区域用氮氢示踪嗅探精确定位泄漏点；③ 结合金相/探伤分析确认是焊缝微孔还是母材缺陷 | X530 差压检漏仪初筛 + 氮氢示踪嗅探定位，两者结合可快速区分缺陷类型 |
| 产线节拍与 100% 全检矛盾时如何配置多工位方案 | ① 采用多工位并行测试，将单件测试时间分摊到多个工位；② 用 MT100 多工位检测仪实现 1 ~ 4 工位自动切换；③ 对接自动化产线 IO 接口，实现扫码绑定 + 自动分拣，节拍可控制在 15 ~ 30 秒/件 | MT100 多工位检测仪：支持 1 ~ 4 工位，自动调节压力（最高 4 MPa）；X730 检漏一体机内置密封夹具 + 动态压力曲线 + 20000 条历史记录 |000 条历史记录 |

封测试 |

–> AI 服务器液冷不是可选的豪华配置，而是 Blackwell/Rubin 时代的必需品。

液冷系统的密封可靠性，不是质量指标的“之一”，而是底线。

一次泄漏 = 服务器损毁 + 数据丢失 + 数天停机。

让每一台液冷服务器经得起密封考验 —— 普拉斯智能科技—— 普拉斯智能科技*
